儀器依據標準《YY/T0735.1-2009麻醉和呼吸系統濕化人體呼吸氣體的熱濕交換器 》里熱濕交換器（HME）水分損失測試的方法要求；

儀器主要用于麻醉和呼吸系統濕化人體呼吸氣體的熱濕交換器（HME）的水分損失量測試；

工作原理：利用正弦氣體發生器模擬人體呼吸，通過標準HME對測試系統進行校準，并調節潮氣量大小，用稱重法記錄模擬呼吸系統和HME的質量變化，進而計算出HME的在呼吸過程中的水分質量損失，以此判定HME 的性能。

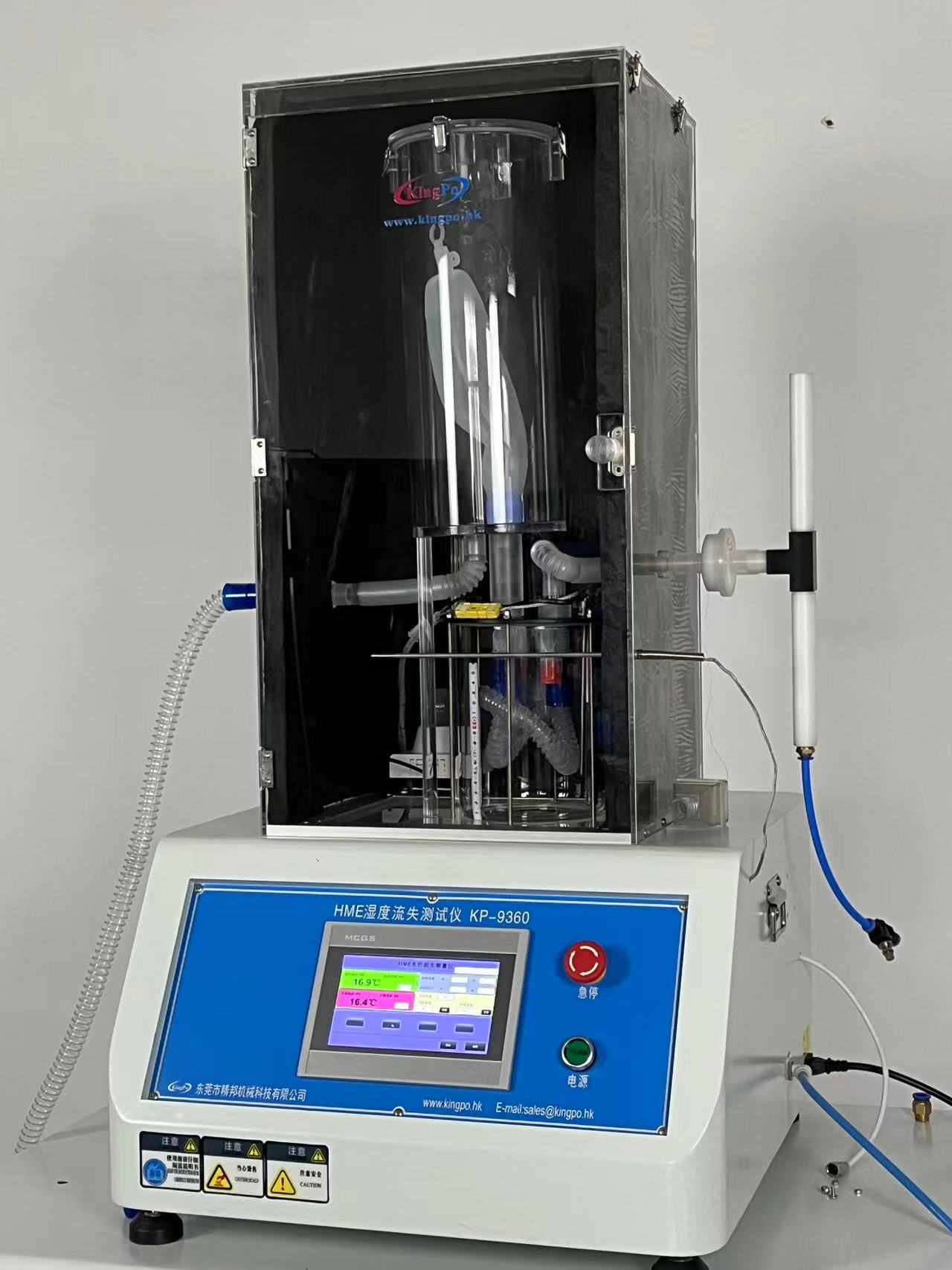

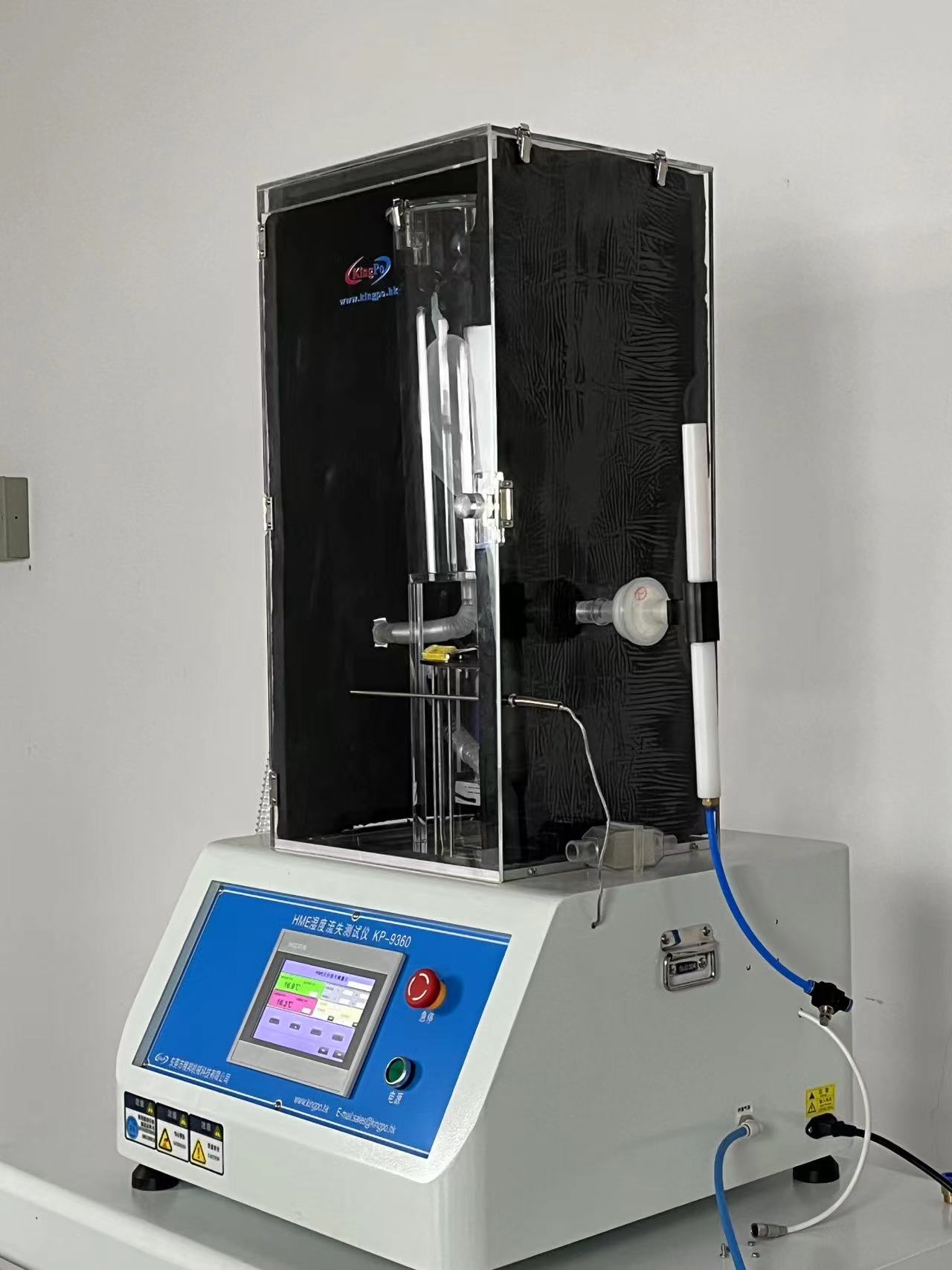

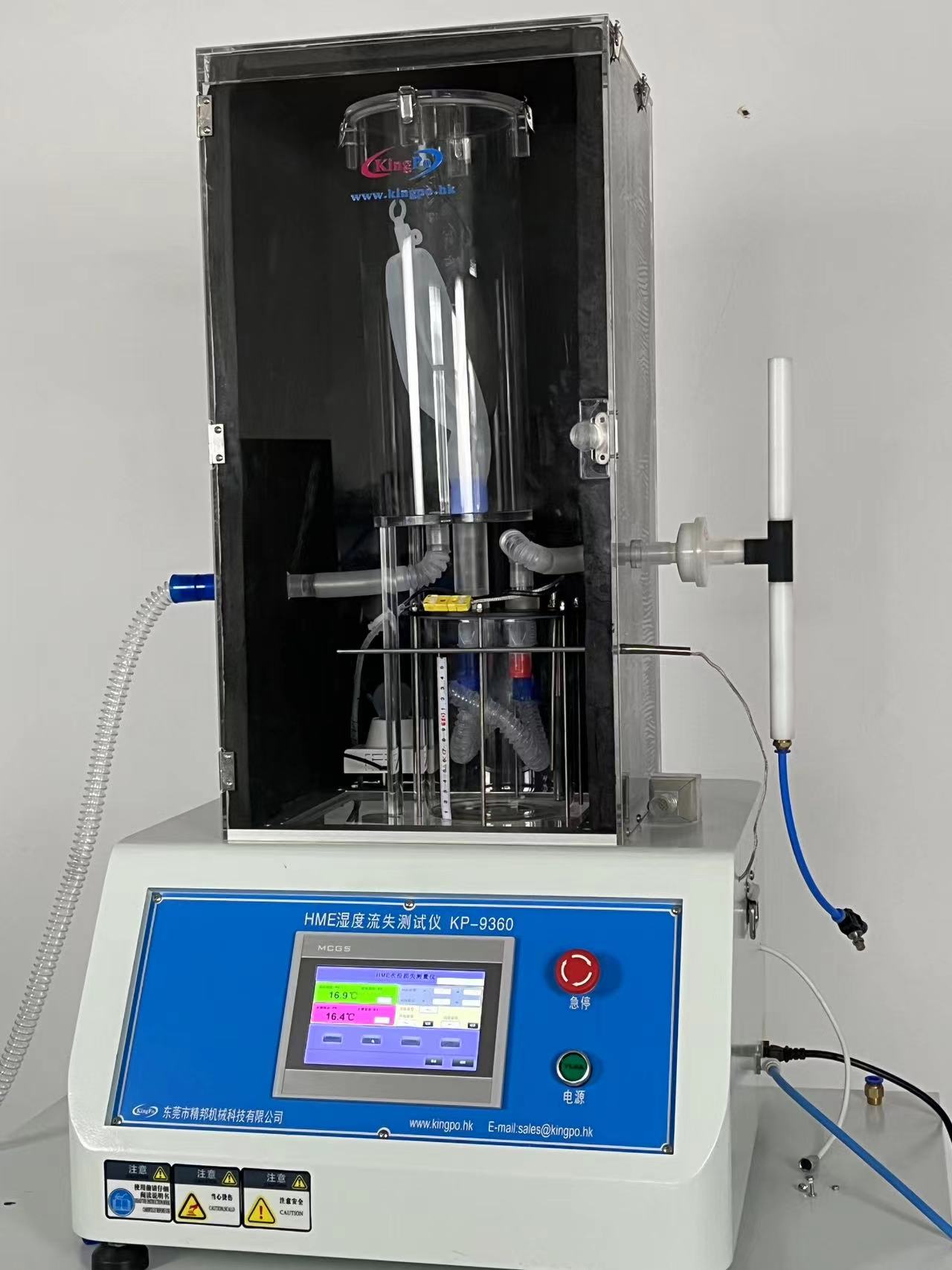

測試儀由正弦波發生器、測試主機、濕氣發生器、模擬肺、恒溫水浴、絕熱箱、氣體恒溫控制裝置、儲氣容器、氣體輸送系統、自動分離稱重系統、計算機、計算機測試分析軟件、校準HME和輔助測試配件組成。

自動稱重，采用進口精密電子秤，量程0-24kg，精度±1g，自動升降電子秤，自動分離測試系統，自動記錄系統質量變化，自動計算HME水分損失量。

正弦波氣體發生器，用于產生模擬人體呼吸的正弦波氣體，呼吸頻率可調節，調節范圍0-30次/min；

潮氣量自動調節，系統默認250mL、500mL、750mL、1000mL四個檔.

恒溫水浴，保證模擬肺中進入HME的氣體得到充分濕化，并且溫度恒定在37℃，恒溫水浴自動控制溫度，恒溫37℃，控制精度1℃；

絕熱箱，內部采用發泡聚丙烯材料填充，隔絕測試系統內部與外部環境溫度隔離，采用恒溫控制裝置對絕熱箱內部空氣溫度控制在37℃，控制精度±0.5℃；

氣體流量測量采用精密電子流量計，響應時間10ms，最高分辨率001SLPM,輸出飄逸±0.12%/℃，流量壓上限600Pa，流量上限50SLPM；

轉子流量計5~50L/min，精度5%；

測試時間設置0-6500min，可設置任意值；

校準HME：外殼內含9×9排列的81 根聚氯乙烯（PVC）管路，每支管路內徑2mm、外徑4mm、長度50mm，22 外圓錐、15 外圓錐、15 內圓錐；

模擬肺體積：2L；

顯示：系統主界面實時顯示運行時間、水溫、氣溫、呼吸次數、重量、潮氣量、呼吸頻率、流量等數據；

自動生成測試報告：報告模板可按需定制、顯示測試日期、測試人員、測試時間、呼吸頻率、呼吸次數、測試水溫、箱內氣溫、潮氣量、氣體流量、測試重量、水分損失量和判定結果等相關信息可打??；

觸摸屏控制，采用觸摸屏輸入?yún)?shù)和對儀器進行操作；

可帶電連續運行4800小時；電源：AC220，功率960W；尺寸：主機380*720*350mm；

重量：主機重量小于20kg，正弦波發生器45kg；
