本設備是一款用于電極綜合性能測試的專業設備,按照《一次性使用心電電極YY/T 0196-2005》的測試方法進行設計。其主要特點是內置標準測試程序,能一鍵式自動完成電極的各項性能測試;內置測試電路,無需額外工裝;自動產生數據結果。
本設備內置以下測試程序:
l 交流阻抗測試。
l 直流失調電壓測試。
l 復合失調不穩定性和內部噪聲測試。
l 除顫過載恢復測試。
l 偏置電流耐受度測試。

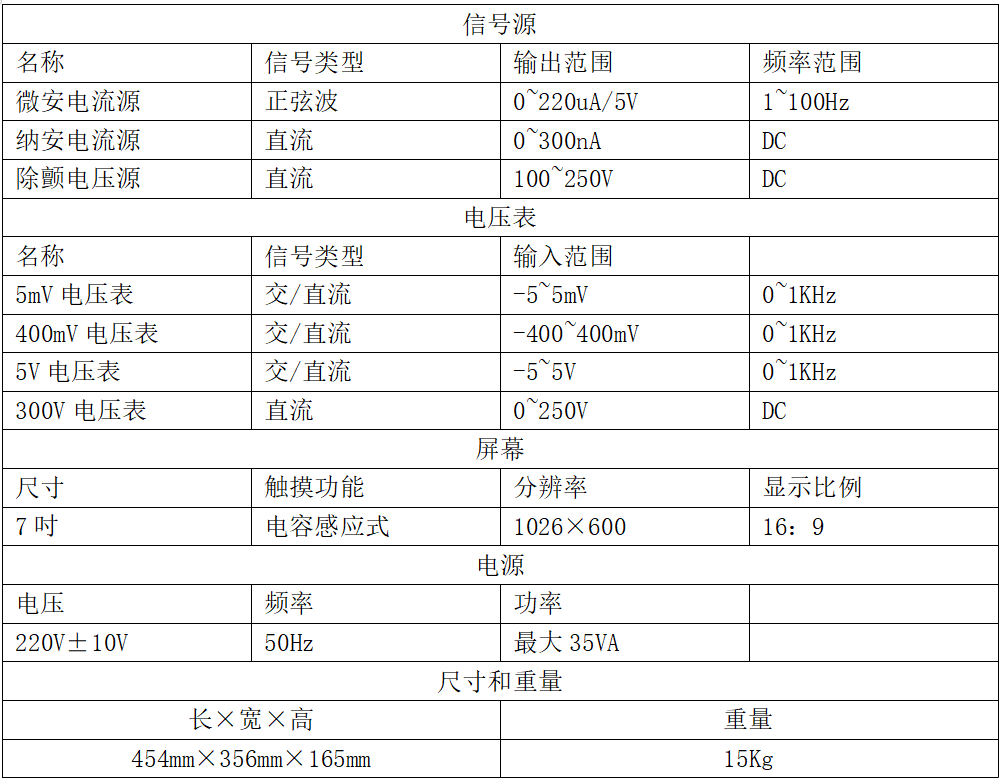

性能參數

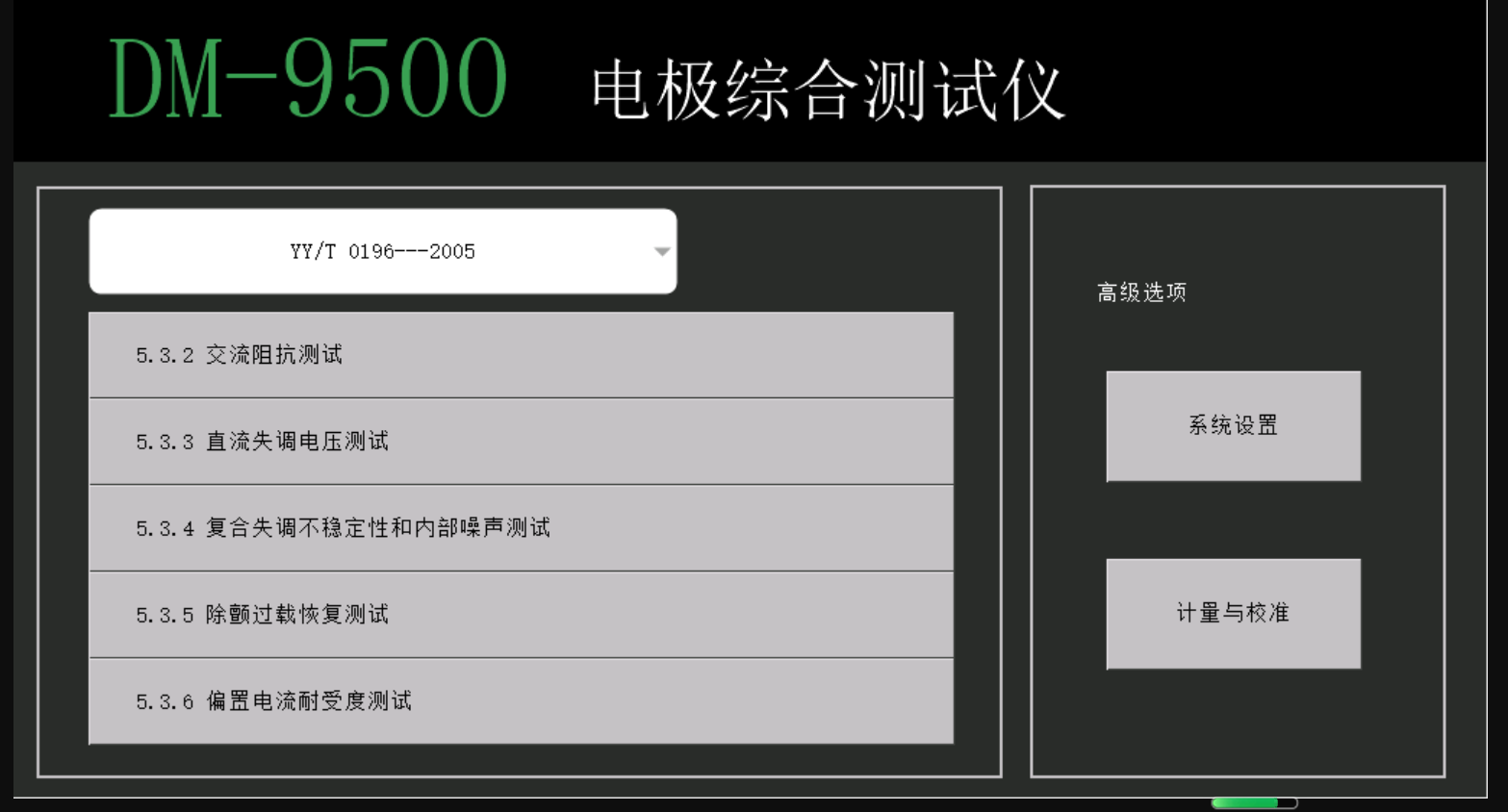

l 儀器開機后默認進入主頁面。上方顯示儀器的型號和名稱,左下方顯示儀器的基礎功能,右下方顯示的是儀器的高級選項。
l 不同項目的測試可以通過左下方的目錄直接進行選擇。要對設備進行系統設置或者進行校準時可以通過點擊右下方進入設置界面。
交流阻抗測試

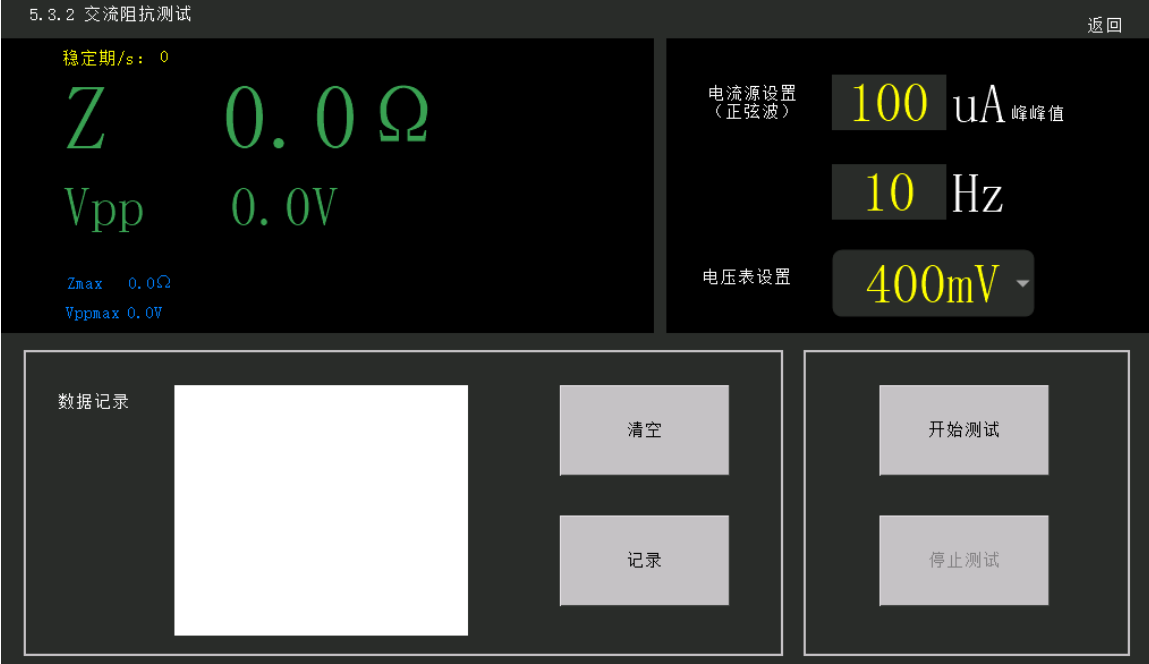

l 交流阻抗測試頁面主要是對測試用的電流源、電壓表參數進行設置,對測量的交流阻抗、峰峰值電壓進行顯示。還可以選擇是否記錄數據或者清空數據,以及控制測試的開始和停止。
l 心電電極的交流阻抗,反應了阻止電流流過電極界面和電極界面儲存電荷的能力。
l 一對膠對膠連接的阻抗可以通過施加一個已知幅度的正弦波電流并觀察電極對兩端的電壓幅度來確定。阻抗的大小就是電壓與電流的幅值之比。外加電流的峰峰值應不超過100uA。
直流失調電壓測試

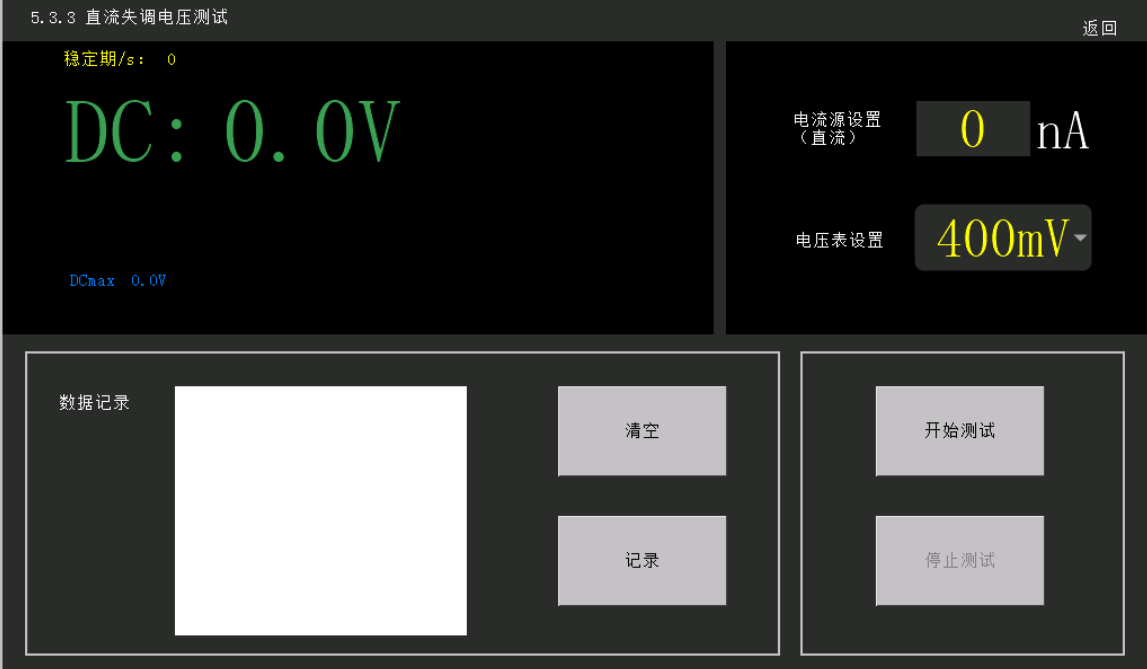

l 直流失調電壓測試頁面主要是對測試用的電流源、電壓表參數進行設置,對測試時間和測量電壓進行顯示。還可以選擇是否記錄數據或者清空數據,以及控制測試的開始和停止。
l 直流失調電壓是由于電極半電池電位的不同而在膠對膠連接電極對之間形成的電壓。
l 測試儀器施加于受試電極不大于10nA的偏置電流,在1min的穩定期后,1.5min前通過電極兩端的電壓表進行測量。出現的失調電壓應不大于100mV。
復合失調不穩定性和內部噪聲測試

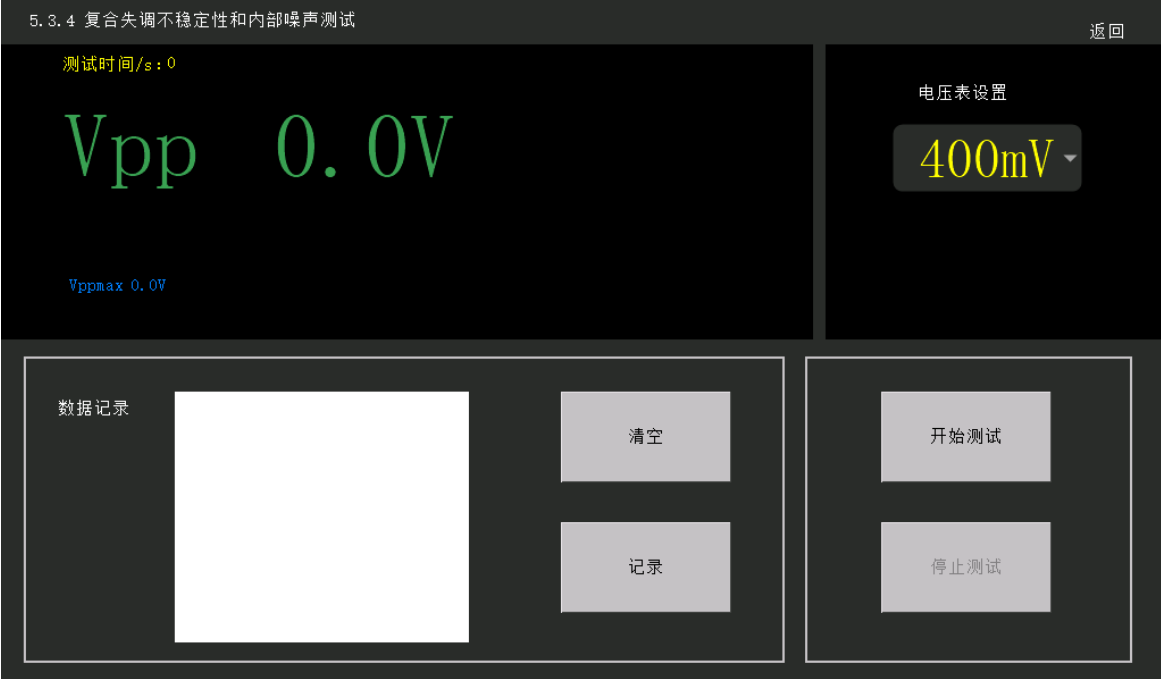

l 復合失調不穩定性和內部噪聲測試頁面主要是對測試用的電壓表參數進行設置,對測試時間和測量峰峰值電壓進行顯示。還可以選擇是否記錄數據或者清空數據,以及控制測試的開始和停止。
l 一對膠對膠連接的電極對在1min的穩定期后,在0.15Hz~100Hz的頻帶下產生的電壓,通過電壓表直接測量。在隨后的5min內峰峰值電壓應不 超過150uV
除顫過載恢復測試

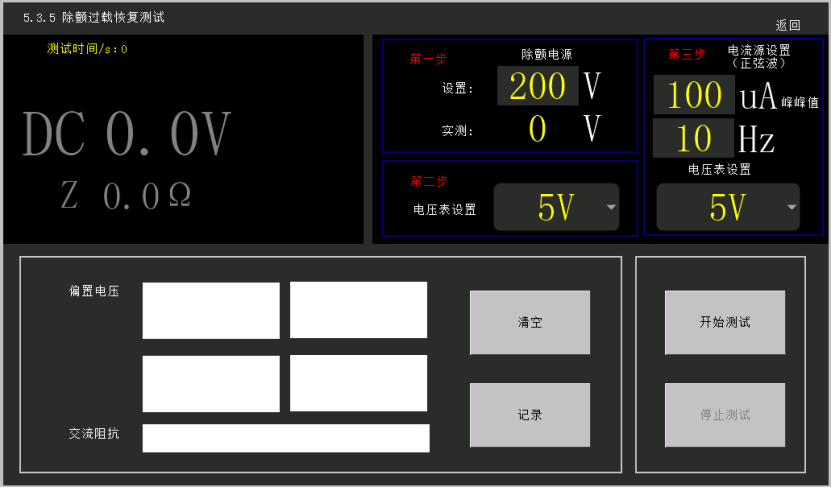

l 除顫過載恢復測試頁面主要是對測試用的除顫電壓表、電流表、電壓表參數進行設置,對測試時間、測量電壓和測量的交流阻抗進行顯示。會自動記錄測試中的數據,還可以選擇是否記錄數據或者清空數據,以及控制測試的開始和停止。
l 除顫過載恢復實驗反應了電極在除顫后降低其已有電壓,恢復心電描述的能力。
l 按下除顫控制按鍵、啟動按鍵儀器開始測試,測試結果自動顯示在頁面上。
l 充電至200V的10uF電容器,通過電極對于100Ω電阻的串聯回路放電,在電容器開始放電后的第5s膠對膠連接的電極對的極化電動勢的絕對值不超過100mV.在此后30s內,剩余極化電動勢的變化率不大于±1mV/s。在上述實驗后,電極對的10Hz交流阻抗應不大于3kΩ。
偏置電流耐受度測試

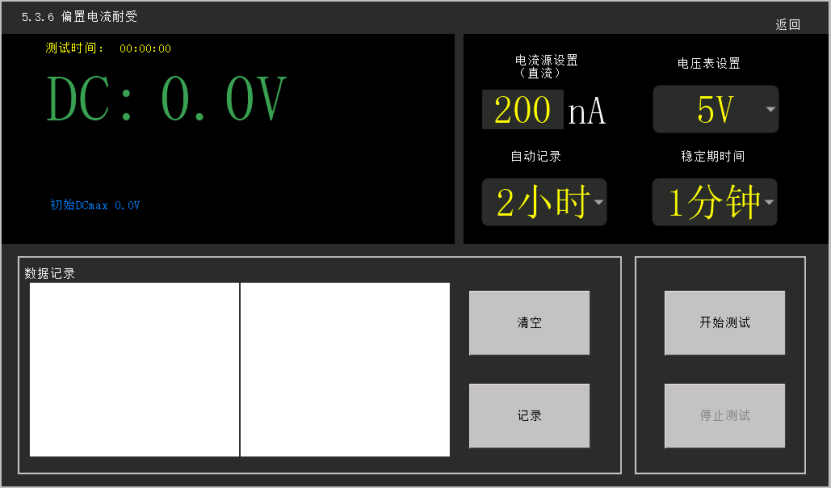

l 偏置電流耐受度測試頁面主要是對測試用的電流源、電壓表參數進行設置,對測試時間和測量電壓進行顯示。還可以選擇是否記錄數據或者清空數據,以及控制測試的開始和停止。還可以選擇是否自動記錄數據。
l 本測試驗證電極與心臟監護儀允許的200nA偏置電流的相容性。
l 將200nA直流電流施加在一對膠對膠連接的電極對上,電極對兩端用電壓表進行監視。電極上電壓的變化至少每小時測量一次。
l 在整個持續時間內觀測的電極對兩端的電壓變化應不大于100mV。持續時間為制造商推薦的電極臨床使用時間,在任何情況下,持續時間不應小于8h。

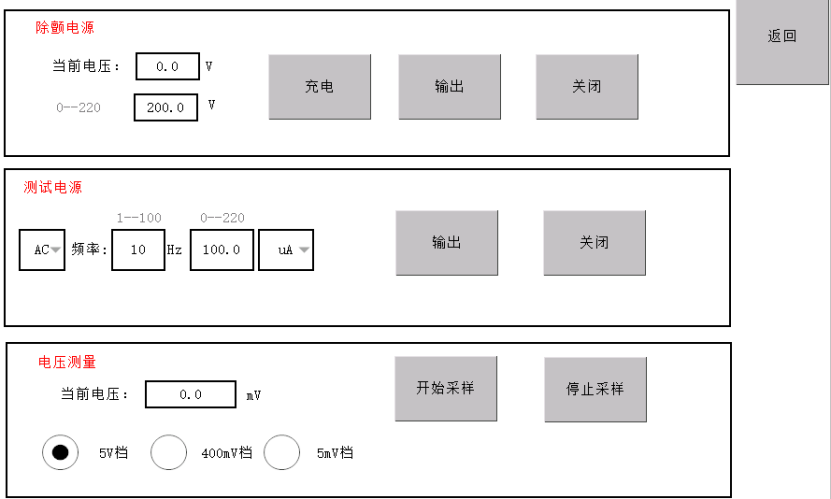

計量和校準
l 除顫電源的操作會輸出200V的高電壓,有損壞電壓測量通道的可能,所以僅限廠家售后人員使用。
l 除顫電壓計量方法:
n 進入“除顫過載恢復測試”頁面。
n 儀器輸出的正極和負極分別連接示波器探頭的正極和負極,不連接負載。
n 設置除顫電壓為200伏,啟動除顫測試。
n 通過外接示波器可以察看除顫電源是否達到200V。
l 電流源的計量方法:

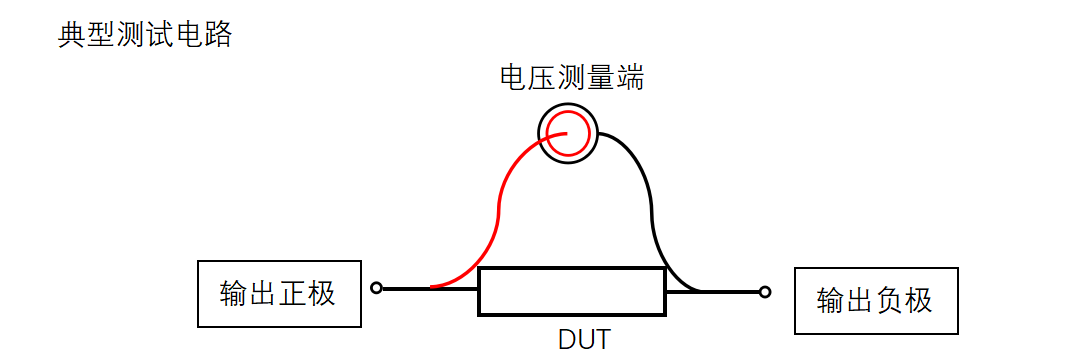

n 交流電流源100uA測試電路見5.1.2所示,DTU用10KΩ的標準電阻替代。需要驗證100uA為交流電源的峰峰值,可以用萬用表測出的是交流電源的有效值,或者用示波器查看峰峰值。測量得到的有效值需要乘于2.828轉換為峰峰值。另外要注意萬用表或者示波器的輸入阻抗對測試電路的影響,建議選擇輸入阻抗大于1GΩ的電壓計量設備。
n 直流電流源100nA測試電路見5.1.2所示。DTU用10KΩ的標準電阻替代,所有測量時使用的電壓表輸入阻抗要大于10GΩ。
l 電壓測量計量方法:
在電壓測量端輸入合適的電壓,用電壓表的三個檔位測量輸入的電壓值,并將測試值與實際電壓值相對比從而確定電壓表的準確度。
