應用范圍：

超聲骨密度儀主要由超聲波激勵電路、超聲波探頭、數據采集和處理單元組成。工作時由探頭發射出超聲波信號,通過水或耦合劑穿過被測骨組織或經被測骨組織反射后,由接收探頭接收信號,然后計算超聲速度和寬帶超聲衰減。按照被測部位的不同,超聲骨密度儀主要有橈骨型和跟骨型。

?

產品簡介：

用于橈骨型和跟骨型超聲骨密度儀的聲學參數校準

?

技術參數:

RB011型.橈骨模體

橈骨模體選用聲速取值范圍與橈骨類似的材料制成,其聲速取值范圍為:(2500~3000)m/s,形狀為長方體型,要求材料密度均勻,表面做高拋光處理。

骨模體如圖A.1所示，選用有機玻璃（PMMA）材質制成，其聲速取值范圍應與橈骨類似，形狀為長方體型（長：135mm，寬：50mm，高：21mm）。PMMA密度為1.18g/cm3（密度誤差不超過±1%），要求材料密度均勻，表面做高拋光處理，尺寸公差不超過±0.1mm。僅測量SOS。

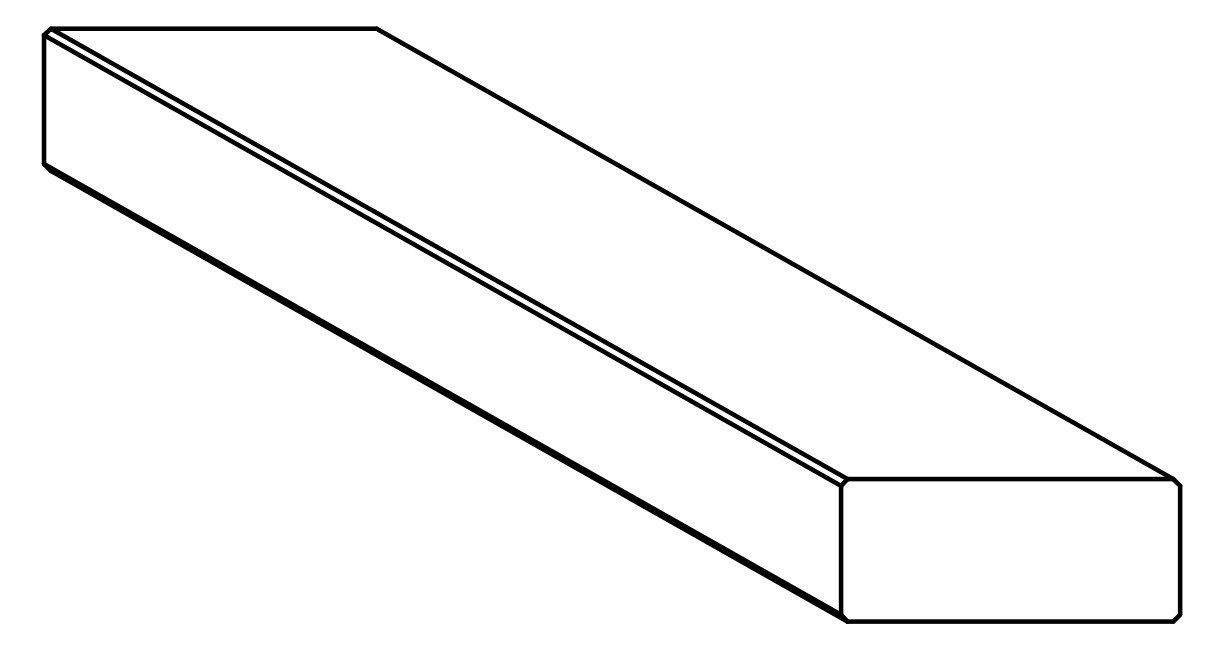

圖A.1橈骨模體示意圖

?

.跟骨模體

跟骨模體選用聲衰減取值范圍與跟骨類似的材料制成,聲速取值范圍為:(1400~1700)m/s,形狀為長方體型。

跟骨模體如圖A.2所示，選用聚氨酯橡膠材料制成，其聲速和聲衰減系數取值范圍應與跟骨類似，形狀為長方體型（長：60mm，寬：50mm，高：40mm），尺寸公差不超過±0.1mm。測量SOS與BUA。

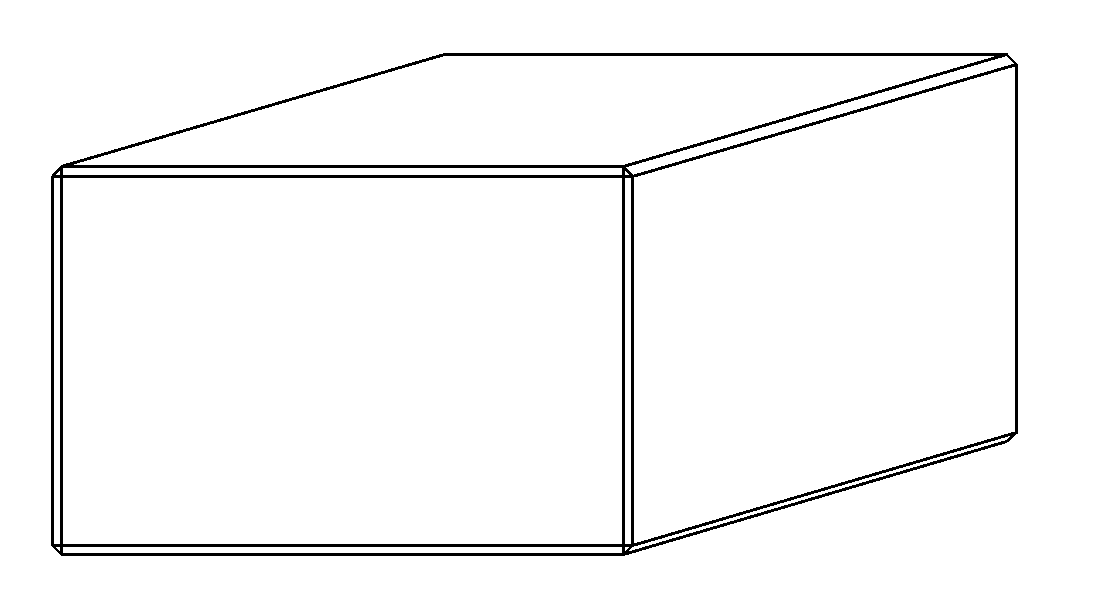

圖A.2 跟骨模體示意圖
